真空配管
ビューポート
真空容器を外部より観察するための窓ガラスとしてだけでなく、波長の異なる光を外部より真空容器内へ確実に透過できる特性を有した、超高真空対応製品です。
・ゼロレングスで広い有効径
・ガラス面は歪みが最小で、光学研磨仕上げ
・コンフラットフランジ
SUS304
・超高真空 (1×10-11Torr)使用可能
・耐ベーク温度：400℃
※ZPV-075のみ耐ベーク温度：250℃
※窓材と金属部とは熱膨張率及び熱伝導率が異なる為、急加熱や急冷却で使用すると局部的な応力が発生して破損する場合があります。
株式会社アールデック
※表示価格は税込みです
薄型・超高真空仕様
| フランジサイズ | 品番 | V | A | E |
|---|---|---|---|---|
| φ34ICF | ZPV-075 | φ15 | φ34 | 1.8 |
| φ70ICF | ZPV-150 | φ35 | φ70 | 2.7 |
| φ114ICF | ZPV-250 | φ68 | φ114 | 4.3 |
| φ152ICF | ZPV-400 | φ98 | φ152 | 5.1 |
| φ203ICF | ZPV-600 | φ136 | φ203 | 9.5 |

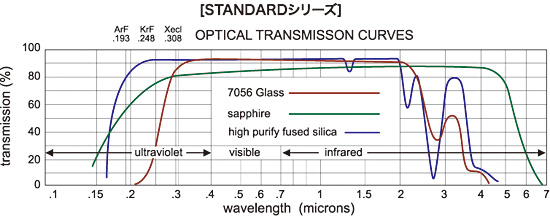

※窓材質：7056 Glass
